Análisis

GIGABYTE GA-H77N WiFi: primer vistazo

Publicado

19 febrero, 2013

por

Esta semana recibimos el nuevo y compacto modelo de placa Gigabyte GA-H77N WiFi que se postula como un componente perfecto para ser integrado en un miniPC que puede incluso servir para ejecutar juegos de última generación gracias a la posibilidad de integrar una GPU en la ranura PCIe.

Otra de las tendencias actuales es hacerte un ordenador que sirva como mediaplayer – centro de ocio – en el salón y con esta placa y una caja mona (además de memoria, CPU y RAM) sería posible.

Queremos mostraros varios detalles de la placa que nos han gustado antes de entrar en lides de testeo y benchmarks:

La placa tiene tamaño miniITX, es decir, 17 x 17 cm, Como podéis ver en la siguiente imagen esto viene a ser poco más que una ranura RAM DIMM DDR3. Es de tamaño muy reducido y está diseñada para trabajar con chips Intel LGA1155.

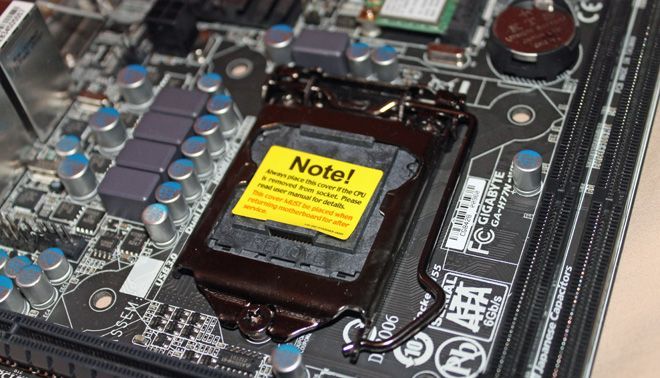

Como se puede observar, la placa cumple los requisitos Ultra Durable 4, con todos los condensadores sólidos y bobinas (chokes) de alta calidad. Cabe destacar que el chipset H77 es muy eficiente térmicamente hablando y como véis monta un minidisipador que se refrigera con el poco aire que mueva el ventilador del disipador de la CPU.

Pese a su tamaño NO nos encontramos ante una placa mermada ni en prestaciones ni en conectividad:

Tenemos 2 puertos USB 3.0 un puerto PS/2 (ratón ó teclado), dos salidas HDMI y una DVI, las conexiones para dos antenas Wi-Fi -vienen con la placa- y luego tenemos doble conexión ethernet gigabit, 4 puertos USB y salidas de audio 5.1 + S/PDIF Toslink. Las conexiones internas son 4 puertos SATA, 2 ranuras DIMM con soporte memorias DDR3, socket LGA 1155 y también una ranura PCIe.

Este es el contenido de la caja además del tradicional manual multiidioma que nos guía ligeramente por la configuración de sus características.

En este momento queremos tirar un poco de nostalgia para haceros rememorar que este formato de placa base fue lanzado por VIA hace años con las revolucionarias VIA EPIA, esas placas traían GPU en placa así como una CPU básica y que servía perfectamente para tareas como reproducción multimedia, navegación, etc.

Especificaciones:

Procesador	Soporte para procesadores Intel ® Core ™ i7 / Intel ® Core ™ i5 / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® / Intel ® Celeron ® en LGA1155 Caché L3 varía según la CPU (Algunos procesadores Intel® Core™ necesitan tarjeta gráfica, consulte la «lista de CPU soportados» para más información.)
Chipset	Chipset Intel® H77 Express
Memoria	2 x 1.5V DDR3 DIMM que admiten hasta 16 GB de memoria del sistema * Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada. Arquitectura de memoria Dual Channel Support for DDR3 2200(OC)/1600/1333/1066/800 MHz memory modules * Para soportar DDR3 a 1600 MHz, debe instalar una CPU Intel de 22nm (Ivy Bridge). Soporte para módulos de memoria no ECC Soporte para módulos de memoria Extreme Memory Profile (XMP) *Por favor, consulte la «Lista de Soporte de Memoria» para más información
Gráfica Integrada	Procesador gráfico integrado: 2 x puerto HDMI, con resolución máxima de 1920×1200 1 x puerto DVI-I, con resolución máxima de 1920×1200
Audio	Soporte para salida S / PDIF Audio de alta definición Codec Realtek ALC892 2/4/5.1/7.1-channel
LAN	2 x chip Realtek GbE LAN (10/100/1000 Mbit)
Módulo de comunicaciones inalámbricas	Wi-Fi 802.11 b/g/n, con soporte para Intel Wireless Display (WiDi) Bluetooth 4.0, 3.0+HS, 2.1+EDR
Zócalos de Expansión	1 x PCI Express x16, funcionando a x16 (La ranura PCIEX16 cumple el estándar PCI Express 3.0.) * Que se pueda soportar PCI Express 3.0 o no depende de la compatibilidad de la CPU y la tarjeta gráfica.
Interfaz de almacenamiento	Chipset: Soporte para RAID 0, RAID 1, RAID 5, y RAID 10* Cuando el set RAID esté distribuido en los canales SATA 6Gb/s y SATA 3Gb/s, el rendimiento del sistema del set RAID puede variar dependiendo de los dispositivos conectados. 2 x SATA 6Gb/s conectores (SATA3 0/1) soportando hasta 2 dispositivos SATA 6Gb/s 2 x conector SATA 3Gb/s (SATA2 2/3) con capacidad para 2 dispositivos SATA 3Gb/s
USB	Chipset: Hasta 4 puertos USB 3.0/2.0 (2 puertos en el panel trasero, 2 puertos disponibles a través del conector USB interno) Hasta 6 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 2 puertos disponibles a través de los conectores USB internos)
Conectores Internos E/S	1 x conector del ventilador de la CPU 1 x conector del panel frontal 2 x SATA 6Gb/s 1 x conector de alimentación principal ATX 24-pin 1 x conector de audio en el panel frontal 1 x USB 3.0/2.0 1 x conector del ventilador del sistema 1 x conector del puerto de serie 1 x Clear CMOS jumper 2 x USB 2.0/1.1 1 x conector de alimentación ATX 12V de 4-pin 1 x salida SPDIF 2 x SATA 3Gb/s
Panel E/S Trasero	2 x USB 3.0/2.0 2 x puerto RJ-45 1 x puerto teclado / ratón PS / 2 2 x puerto HDMI 1 x puerto DVI-I 4 x USB 2.0/1.1 2 x conectores de antena 5 x conector jack de audio (salida a altavoz central/subwoofer, salida a altavoz posterior, entrada de línea, salida de línea, entrada de micrófono) 1 x Salida Óptica S/P-DIF
I / O Controller	Chip controlador iTE I/O
Monitorización Hardware	Control de la velocidad del ventilador de la CPU Detección de la velocidad del ventilador del CPU/Sistema Detección de la temperatura de CPU/Sistema Detección del voltaje del sistema * Para poder controlar la velocidad del ventilador de la CPU es necesario que el refrigerador de CPU instalado lo soporte.
BIOS	Soporta DualBIOS™ 2 x 64 Mbit flash Uso de BIOS AMI EFI con licencia PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Otras Características	Módulo exclusivo Bluetooth 4.0/WiFi Soporta Intel Wireless Display (Intel WiDi) Soporte para Q-Share Auto Green Unidad de disco duro eXtreme Soporta ON/OFF Charge Soporte para Q-Flash Soporta EasyTune * La función EasyTune estará disponible dependiendo del modelo de placa base. Soporta @ BIOS ™ Soporta EZ Setup Xpress™ Install
Software Incluído	Tecnología Intel® Smart Response Tecnología Intel® Rapid Start Tecnología Intel® Smart Connect Norton Internet Security (versión OEM)
Sistema Operativo	Soporta Microsoft® Windows 8/7/XP
Formato	Factor de forma Mini-ITX: 17.0cm x 17.0cm
Observaciones	La mayor parte de fabricantes de hardware/software no ofrecen drivers para soportar Win9X/ME/2000/XP SP1/SP2. Si los drivers estuvieran disponibles por parte de los vendedores, estarán disponibles en la website de GIGABYTE. Debido a diferentes condiciones de soporte para Linux proporcinadas por los fabricantes de chipsets, por favor descargue los drivers para Linux del sitio web del fabricante o de una web de terceras partes.
